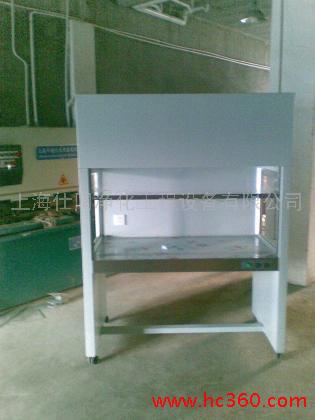

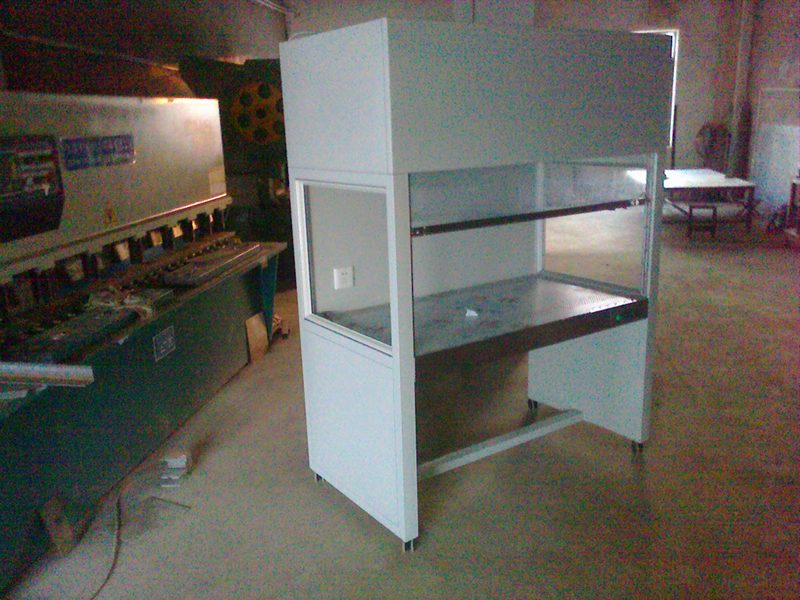

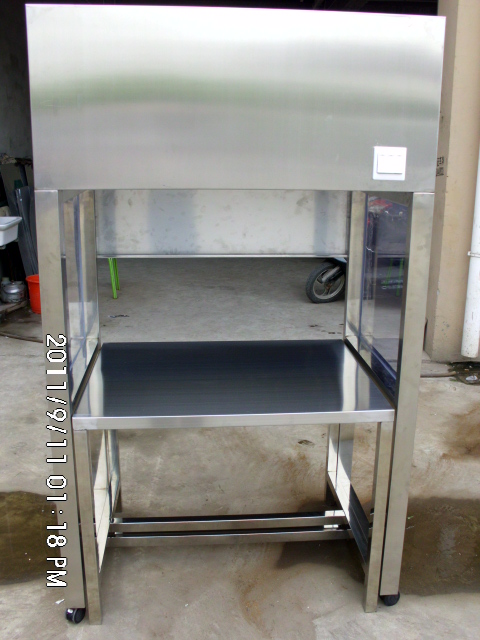

垂直流净化工作台技术参数（医用净化工作台）
型号 SW-YJ－875A(B) SW-YJ－1450 A(B)
洁净度 对于粒径 ≥0.5μm的尘埃≤3.5颗/升（100级）
菌落数 对于粒径 ≤0.5个/皿?时（φ90mm培养皿）
平均风速 0.32～0.48m/s
噪音 ≤62dB（A）
振动 振幅 ≤3μm(X、Y、Z三个方向)
照明 ≥300Lx (操作区)
净化区尺寸(长×深×高) 840×650×520 1450×650×520
外形尺寸(宽×深×高) 980×700×1650 1550×700×1650
高效过滤器规格及数量 820×600×150一台 820×600×150一台600×600×150一台
功耗 ≤400W ≤800W
电源 200V 50Hz 200V 50Hz
重量 110Kg 200Kg
主要材质 烤漆喷塑钢板外壳， 304不锈钢工作台台面，触摸面板开关控制
其它说明 工作台出风口散流板安装照明日光灯和紫外线杀菌灯 .净化工作区操作面板采用透明有机玻璃制作。
底部有万向脚轮 ,移动方便,到位后轮子可随时定位。
门款式 常规医用型 常规型门上部为有机玻璃固定，下部为操作空间
新型：暗式推拉门（门可随机在任意位置停放）
备注 A为单面操作，B为双面操作，上送风，顶吸风。

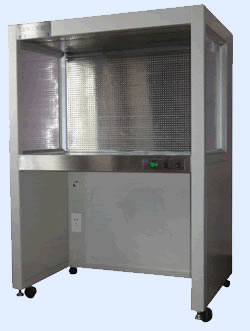

水平流净化工作台
水平流净化工作台技术参数 （常规型）
型号 SW-CJ－1A （单人） SW-CJ－2A （双人）
洁净度 对于粒径 ≥0.5μm的尘埃≤3.5颗/升（100级）
菌落数 对于粒径 ≤0.5个/皿?时（φ90mm培养皿）
平均风速 0.32～0.48m/s(风速可调),气流水平单向层流
噪音 ≤62dB（A）
振动 振幅 ≤3μm(X、Y、Z三个方向)
照明 ≥SW-CJ-1A型（单人）
指标：不锈钢台面
气流流型：水平层流
洁净度：100级（美联邦标准209B）
菌落数：对于粒径≤0.5个/皿·时（φ90mm培养皿）
平均风速：0.3m/s-0.6 m/s
噪（A档）音： ≤60db
振（X、Y、Z）动：≤2U
电源：220V 50HZ
照明度：≥300Lx (操作区中心位置)
总功率：≤350W
外形尺寸：900×700×1430
操作尺寸：820×450×600
高效过滤器：820×600×150一台
重量：135Kg
特性：轻触点微电脑控制，风速无级调节300Lx (操作区中心位置) 工作台出风口散流板安装照明灯和紫外线杀菌灯
使用环境和条件
洁净工作台 温 度：5℃∽35℃； 相 对 湿 度：不大于85%（+35℃时）； 大 气 压 力：86kPa∽106 kPa； 尘埃浓度：3500粒/L(尘埃粒径不小于0.5μm,1300级)；
安全事项
（1）.基本安全事项
● 本产品属室内适用型，请不要在室外使用。勿置于高速尘源和震源处。
● 本产品不具有防爆能力，严禁在易燃易爆的环境中使用。并禁止在多时多湿、结露、多尘以及有油烟、雾气的场所使用。
● 请不要用挥发油、稀释剂等擦拭本体，以免伤及漆尘或引起漆尘变色。
● 禁止冲击玻璃，以免造成人体伤害。
● 确保维修空间及便于风机、过滤器的更换及电器元器件、线路的检修。
（2）.电器安全事项
● 先将本设备就位后再进行接线、接电源插头，以免触电。
● 请确认设备的额定电压、频率与输入电源的参数是否相等，以免损坏设备，引起火灾。
● 必须对设备实施可靠的接地作业，请勿必将电源插头接在带保护地线的插座上，才能保证设备的安全使用。
● 禁止在一分钟内反复操作电源开关，以免因频繁动作而损坏电器元器件。
● 本产品不具有防暴能力，严禁在易燃易爆的环境中使用。
● 请不要触碰产品内的电器元器件。当必须要触碰时，请先拔出电源插头。
● 严禁改装，以免导致触电、火灾等事故。
● 请不要将重物放在电源引线上、不要加压电源引线，以免因电源引线破损而引发火灾、触电。
● 更换熔断器时，要确保其容量不超过指定容量。
● 长期停用时，请从插座上拔除电源插头。
● 当出现异常情况时，请停止通电，并与本公司联系
（3）.运行安全事项
● 排风阀的开启位置已设置好，严禁改变其调定状态。
● 在工作时严禁将移门开启高度超过“安全高度”，否则会造成人体伤害。
● 在进行过滤器的更换、保养检修等作业时，须先对工作台进行杀菌处理后方可进行。
技术参数
|
型号
|
STJ系列 |
|
洁 净 等 级
|
100级@ ≥0.5um(美国联邦标准209E)
|
|
菌落数
|
≤0.5个/皿·时（φ90㎜培养平皿）
|
|
平 均 风 速
|
>0.4m/s（可调）
|
|
噪 声
|
≤62dB(A)
|
|
照 度
|
≥200Lx
|
|
电 源
|
AC,单相220V/50Hz
|
|
最 大 功 耗
|
≤0.6kW
|
|
重 量
|
180kg
|
|
工作区尺寸
|
1120mm*650mm*720mm
|
|
外形尺寸
|
1300mm*825mm*1760mm
|
|
送风 过 滤 器 规 格 及 数 量
|
610×610×69×1
|
|
荧光/紫 外 灯 规 格 及 数 量
|
30W×2
|
结构特征与工作原理
结构特征
工作台由机箱、高效过滤器、可变风量送风机组、中效过滤器、工作台面、消静电离子枪等几大部件组成。机箱采用薄钢板制作，表面烤漆。工作区台面为全不锈钢结构，工作台面活动式安装，便于清洁。 工作台采用了直接控制方式，设有风机开关，照明开关，消静电离子开关，直接控制设备。
工作原理
净化工作台原理：洁净环境是在特定的空间内，洁净空气(进滤空气)按设定的方向流动而形成的。以气流方向来分，现有的超净工作台可分为垂直式，由内向外式以及侧向式。从操作质量和对环境的影响来考虑，以垂直式较优越。由供气滤板提供的洁净空气以一个特定的速度下降通过操作区，在大约操作区的中间分开，由前端空气吸入孔和后吸气窗吸走，在操作区下部前后部吸入的空气混合在一起，并由鼓风机泵入后正压区，在机器的上部，30％的气体通过排气滤板从顶部排出，大约70％的气体通过供氧滤板重新进入操作区。为补充排气口排出的空气，同体积的空气通过操作口从房间空气中得到补充。这些空气不会进入操作区，只是形成一个空气屏障。
安装调整
1. 工作台应置于洁净厂房或较干净的环境内。
2. 工作台安装的地点应远离尘源和震源。
3. 工作台开箱和就位过程中,应小心轻放,严禁碰撞或横倒。
4. 在开机工作之前应仔细阅读本使用说明书。
使用操作
1. 工作台安装后,请再检查一次各个部位是否正常无异,在准备开机工作之前,请先用酒精等进行彻底的清洗工作。
2. 检查电源插头是否可靠插入电源插座中。
3. 打开电源开关,控制器电源指示灯亮,按动风机的增速/减速键可启动风机运行,风
4. 请不要将物品置于吸风口中或吸风口上方,以免因吸气量减少而殃及产品的性能。
5. 当高效过滤器的阻力大于200Pa时或小于0.3m/秒此时应更换高效过滤器。
故障分析与排除
|
故障现象
|
原因
|
排除方法
|
|
操作开关使用无效(不能实现开/关)
|
1. 电源未接通
2. 线路有故障
|
1. 插好插头
2. 检查更换线路板
|
|
工作电压已调置档,风速仍很低。
|
1. 预过滤器积尘太多
2. 高效过滤器失效
|
1. 清洗或更换预过滤器
2. 更换高效过滤器
|
|
风机不运转
|
1. 风机本身有故障
2. 控制板有故障,无信号输出。
|
1. 检查、更换风机
2. 检查、更换控制线路板
|
维护与保养
检查,保养时请拔掉电源插头。 为了始终维持工作台的技术性能,设备的初步设定,日常操作及维护保养是至关重要的。如果轻视这些事项,设备性能下将,使得工作台在不完好的状态下运行。 1. 密封性 本工作台采用正压污染区域全部被负压区包围的结构。 2. 而且,在用甲醛熏蒸对工作台进行杀菌处理之前,为防止甲醛泄漏,应先用“肥皂泡”法对整机进行密封性检查。 3. 定期(一般每二月一次)用风速仪测量工作区风速,如不符合技术参数的要求,则可调节风机供电电压。 4. 当风机电压调至时, 工作区风速仍达不到技术参数的要求时,则必须更换送风高效过滤器, 更换送风高效过滤器时也必须同时更换排风高效过滤器。更换完毕后,应用尘埃粒子计数器检查四周边密封是否良好,若有泄漏需用密封胶封堵。 5. 风机不需要特别的维护,但建议进行一次定期检查。 6. 更换高效过滤器时需注意以下事项: ·更换送风/排风高效过滤器时均应停机进行,首先将工作台进行灭菌处理。 ·更新高效过滤器时应特别拆箱、搬运及安装时应保护滤纸完好无损,禁止用手触及滤纸造成破损。 ·安装前，将新的高效过滤器对着亮处，以肉眼查看高效过滤器是否因运输搬运等原因而出现漏洞。如有漏洞则不能使用。 ·安装时还因注意高效过滤器上的箭头标志因于工作台出风方向保持一致 ·在拧紧压紧锣钉时，用力要均匀，即要确保高效过滤器的固定及密封稳定可靠，又要避免高效过滤器变形而导致泄漏。 ·更换后，应以尘埃粒子计数器检漏，尤其要在高效过滤器边框四周进行扫描检查。
,
